12V1A特色概述

• 變壓器為非三明治普通繞法，僅3個繞組，可自動繞線，繞法簡單成本低；
• 平均Efficiency ≥ 82%@115Vac/230Vac
• 待機功耗<150mw@230Vac
• 符合EMI測試標準: EN55022/013 Class B
• 傳導/輻射PASS并有余量
• CC/CV 精度高、低紋波電壓
• 恒壓精度：± 3%，恒流精度：± 3%
• 內置輸出線損補償，調試簡單方便
• 具有輸出短路保護、欠壓鎖定、過壓保護功能，優秀的容性負載輸出啟動特性
• FT8391NDD1，內置功率管，DIP8封裝，外圍元件數量少，成本低

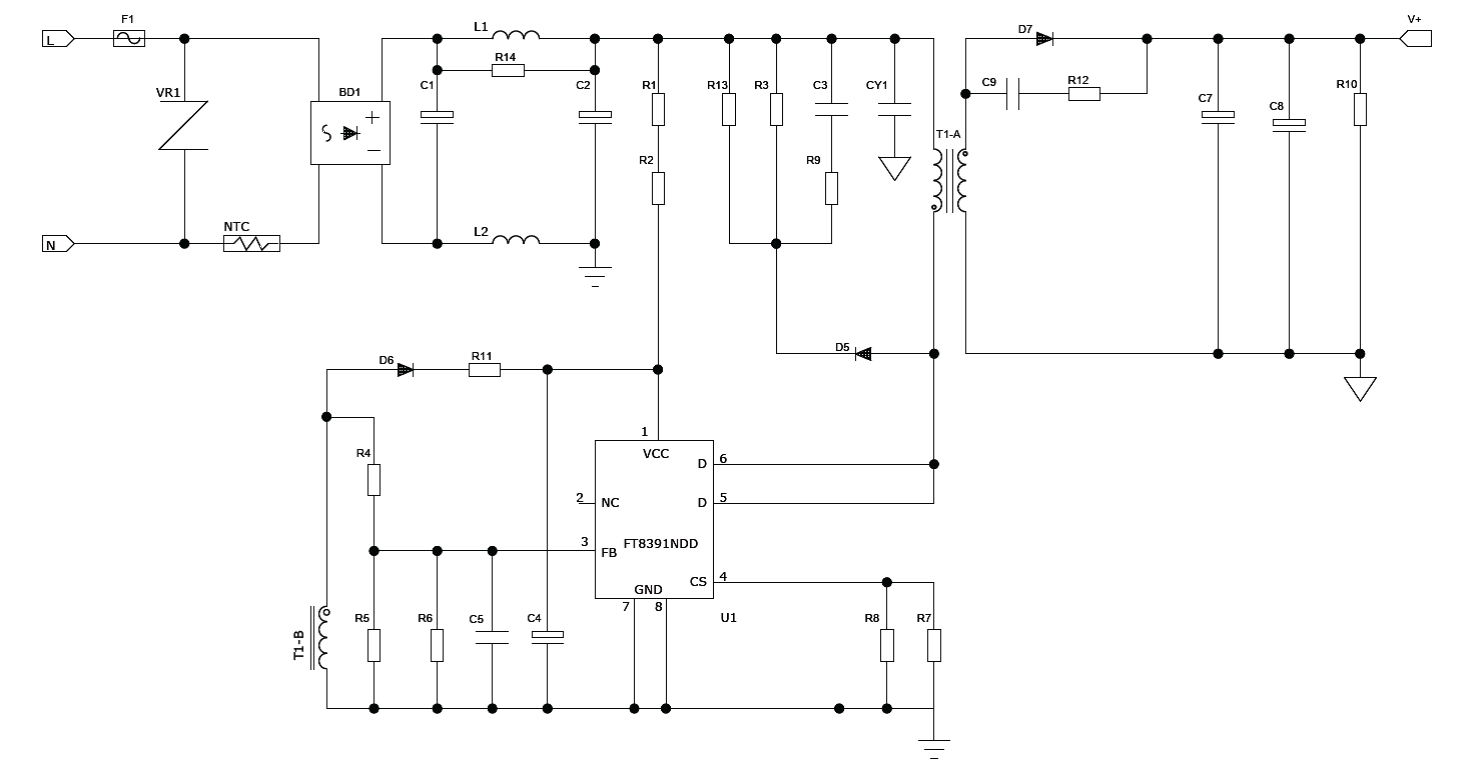

• 電路原理
• 測試數據
• EMI

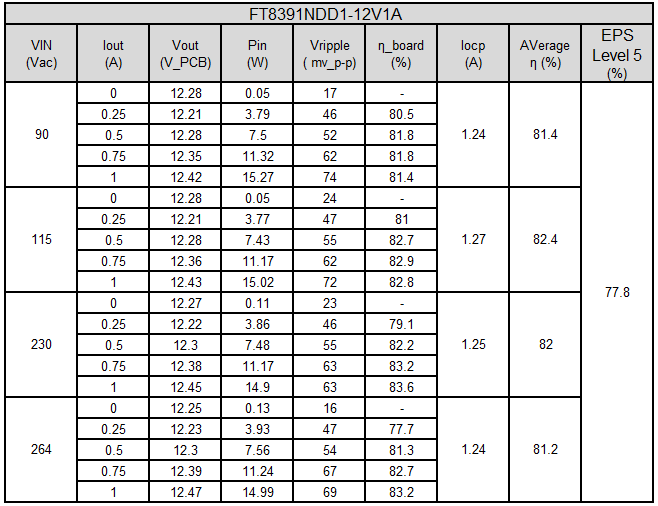

效率/紋波/OCP：

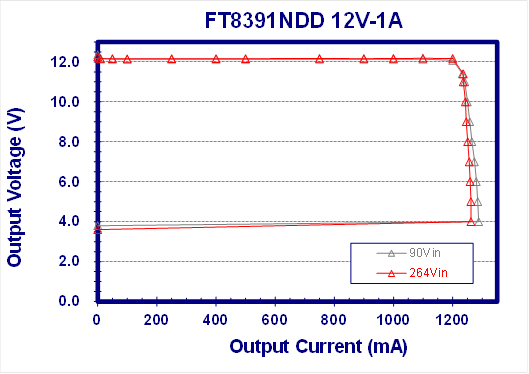

I-V曲線：

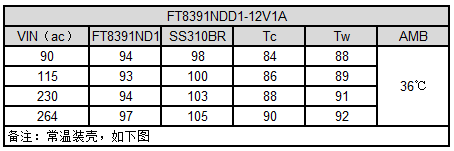

關鍵器件溫度：

PASS（圖略）
