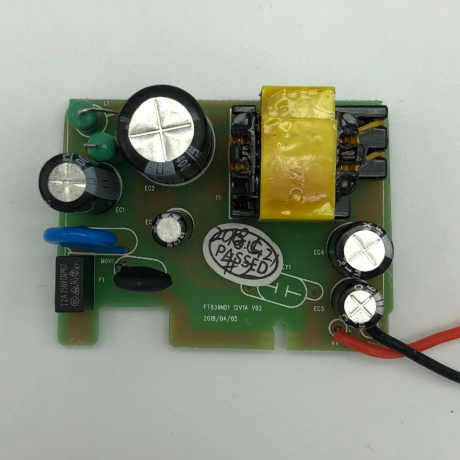

12V1A特色概述

• 無需Y電容、無需共模電感、變壓器為非三明治普通繞法，整體方案成本低；
• 高效率、低待機功耗: 滿足六級能效并有足夠余量
• 平均Efficiency ≥ 85%@115Vac/230Vac
• 待機功耗<75mw@230Vac
• 符合EMI測試標準: EN55022/013 Class B
• 傳導/輻射PASS并有余量
• 恒壓精度：± 3%，恒流精度：± 3%
• 內置輸出線損補償，調試簡單方便
• 具有輸出短路保護、欠壓鎖定、過壓保護功能，優秀的容性負載輸出啟動特性
• FT839ND1，內置功率管，SOP8封裝，外圍元件數量少，成本低

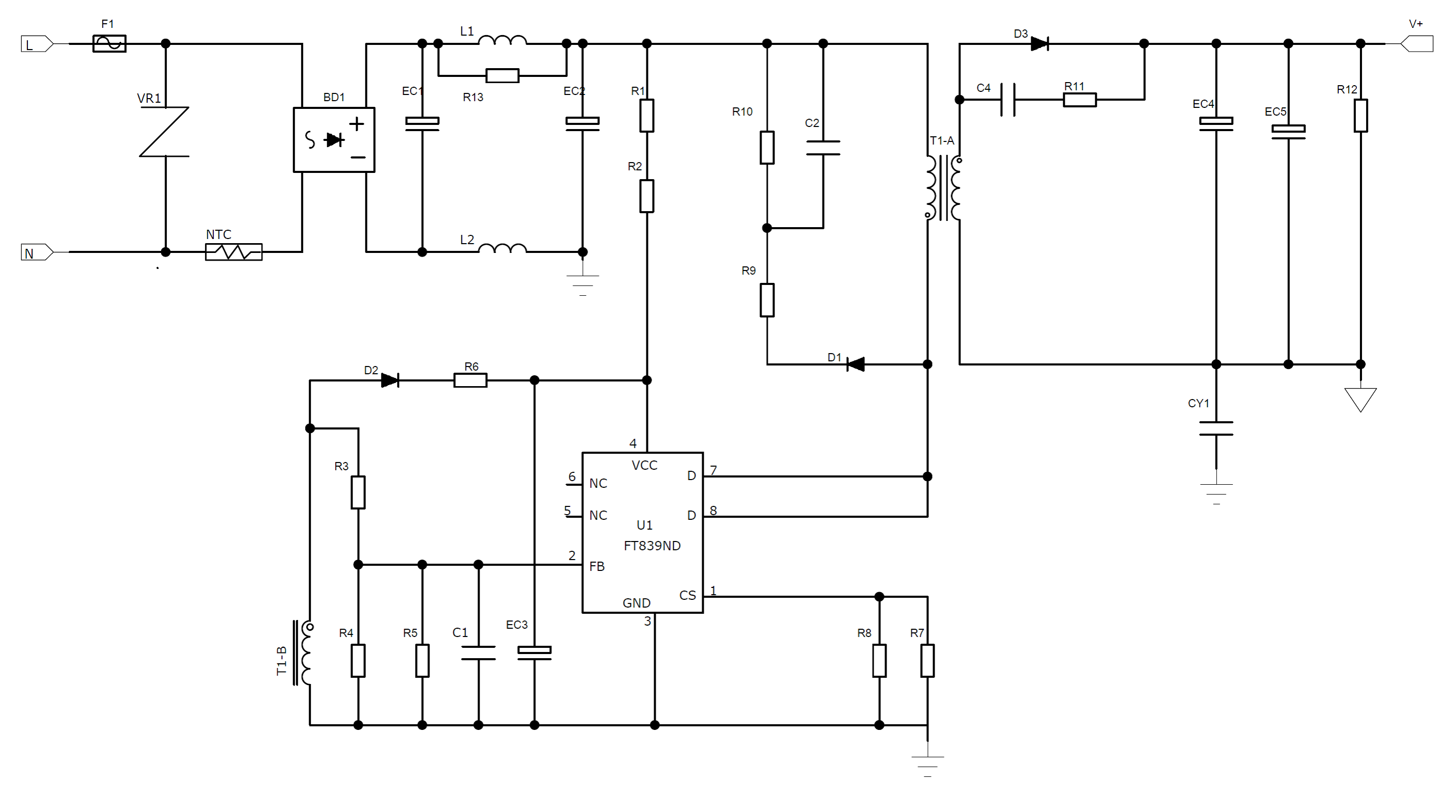

• 電路原理
• 測試數據
• EMI

效率、紋波電壓：

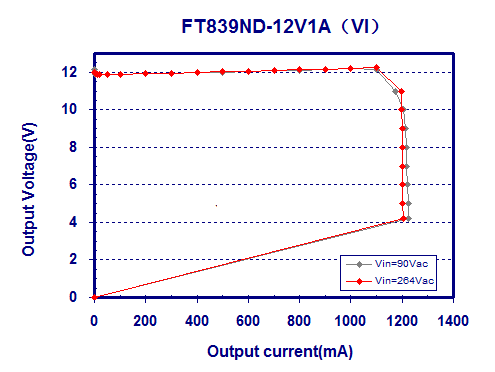

V-I 曲線：

關鍵器件溫度測量：

PASS（圖略）
