12V1A特色概述

• 全電壓輸入范圍：90Vac~264Vac 50/60Hz
• 優秀的動態響應(0到滿載，±5%以內)
• 高效率、低待機功耗、低紋波電壓
• 線端平均效率 ≥ 85.0%@115Vac/230Vac，滿足六級能效(DoE 6/CoC Tier2);
• 線端10%載效率 ≥ 73.0%@115Vac/230Vac，滿足六級能效(DoE 6/CoC Tier2);
• 待機功耗<75mW@230Vac，滿足六級能效(DoE 6/CoC Tier2);
• 紋波電壓<200mV
• 符合EMI測試標準;EN55002 Class B標準
• 恒壓精度：± 3%
• 性能穩定，具有多重保護功能(過壓保護、欠壓鎖定、輸出短路保護、過載保護、內部過溫保護等)
• 輸出過壓保護電壓: 外部電阻可調；
• SO7封裝，內置高壓功率MOS，外圍簡單，成本低

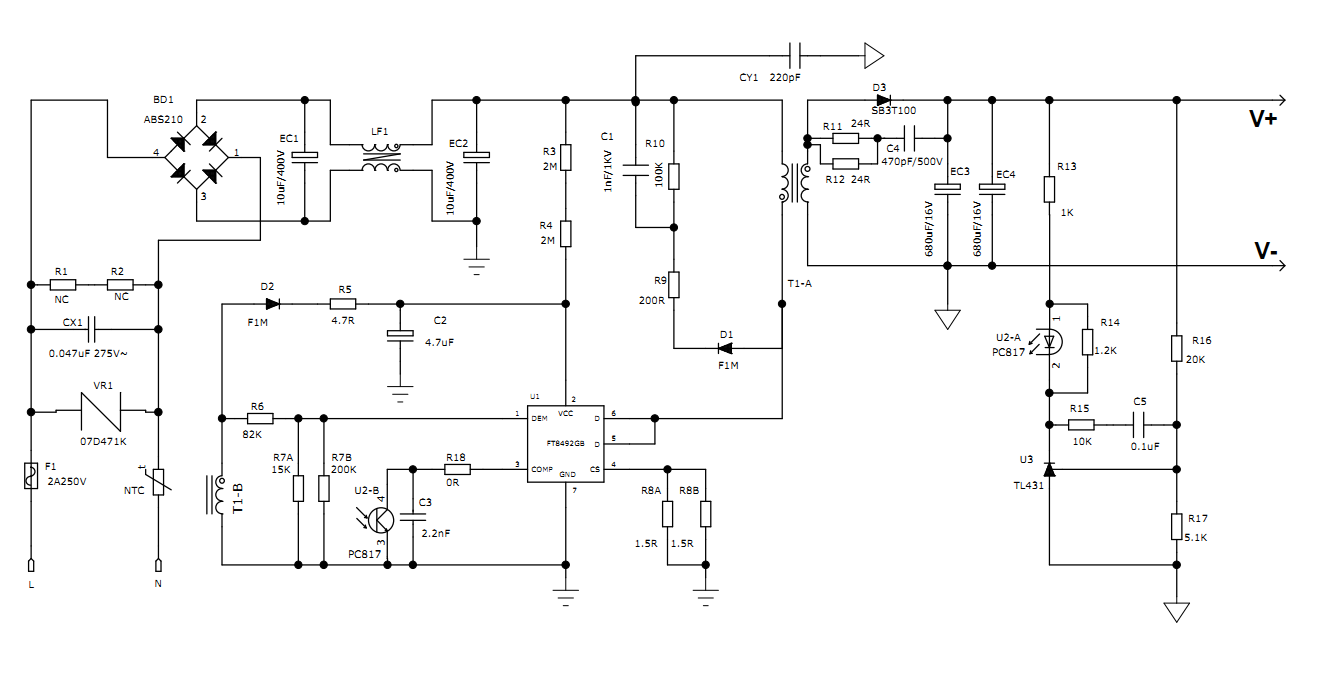

• 電路原理

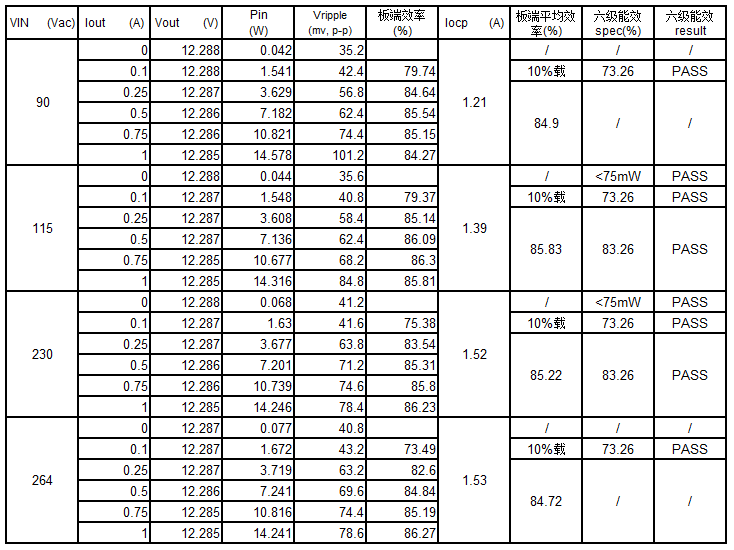

• 測試數據
• EMI

板端效率：

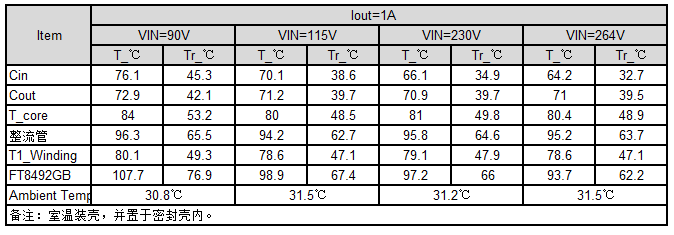

關鍵器件溫度：

PASS（圖略）
