18W(40V0.45A)特色概述

• 超薄設計，元件高度<10mm
• 允許將驅動板置于LED后面，使T8發光均勻
• Efficiency ≥ 88% @115Vac/230Vac
• 高輸出恒流精度< ± 3%
• 高線性調整精度< ± 3%
• PF > 0.90 全輸入電壓范圍內（90Vac~264Vac）
• THD<16％ 全輸入電壓范圍內（90Vac~264Vac）
• 具有LED輸出短路保護
• 具有LED輸出過流保護
• 具有LED輸出過壓保護
• 滿足EN55015B EMI要求。

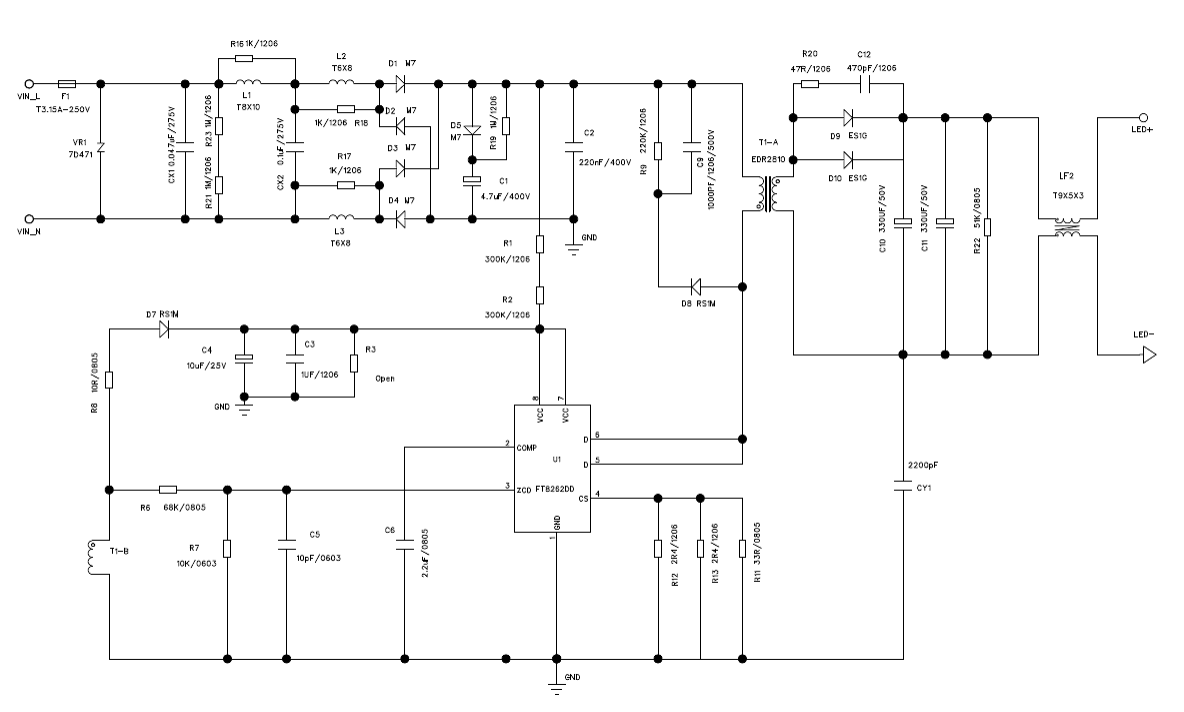

• 電路原理
• 測試數據
• EMI

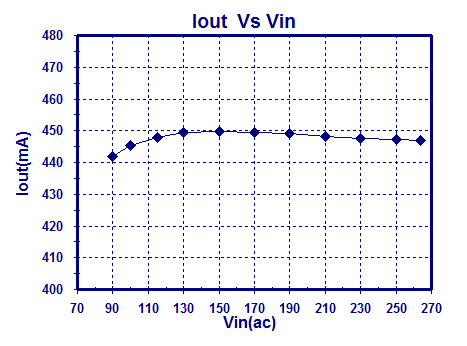

輸出電流隨輸入電壓的變化(室溫)：

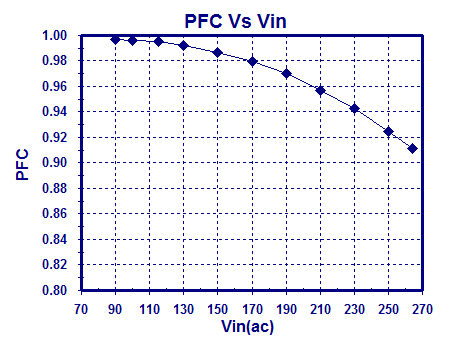

功率因數隨輸入電壓的變化(室溫)：

總諧波電流隨輸入電壓的變化(室溫)：

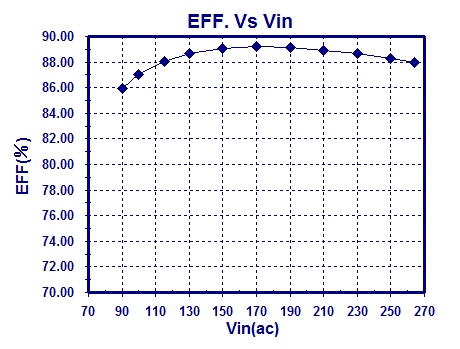

效率隨輸入電壓的變化(室溫)：

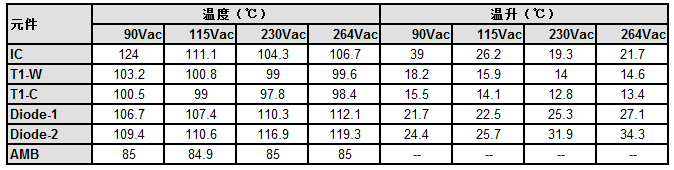

關鍵器件溫度測試：

PASS（圖略）
