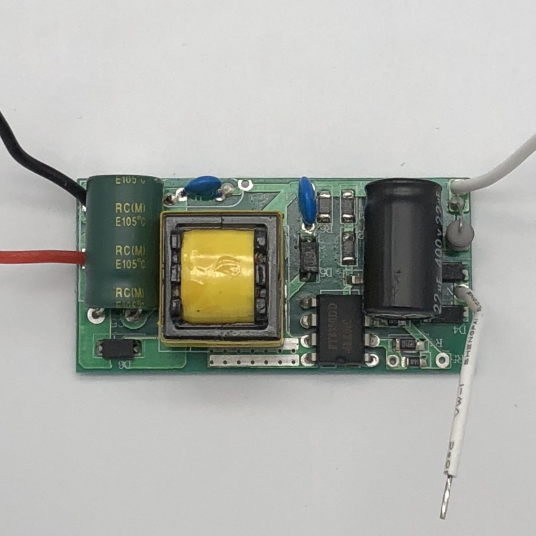

24W(80V0.3A)特色概述

• 全電壓輸入范圍（90Vac~264Vac），兼容18W~24W共板
• Efficiency≥ 90%@ 230Vac
• 內置功率開關管，DIP8封裝
• 無須更換任何物料，可直接帶18W共板，效率高
• 無需變壓器VCC輔助供電繞組，外圍元件非常簡單
• 輸出OVP電壓可調(Rovp電阻)
• 智能OTC補償/OTP保護等功能(溫度過溫補償、過溫保護)
• 具有輸出開路/短路保護、CS短路保護、過壓保護、欠壓保護功能
• 耐壓/絕緣/EFT測試：PASS
• 高低溫開關測試(10萬次)：PASS

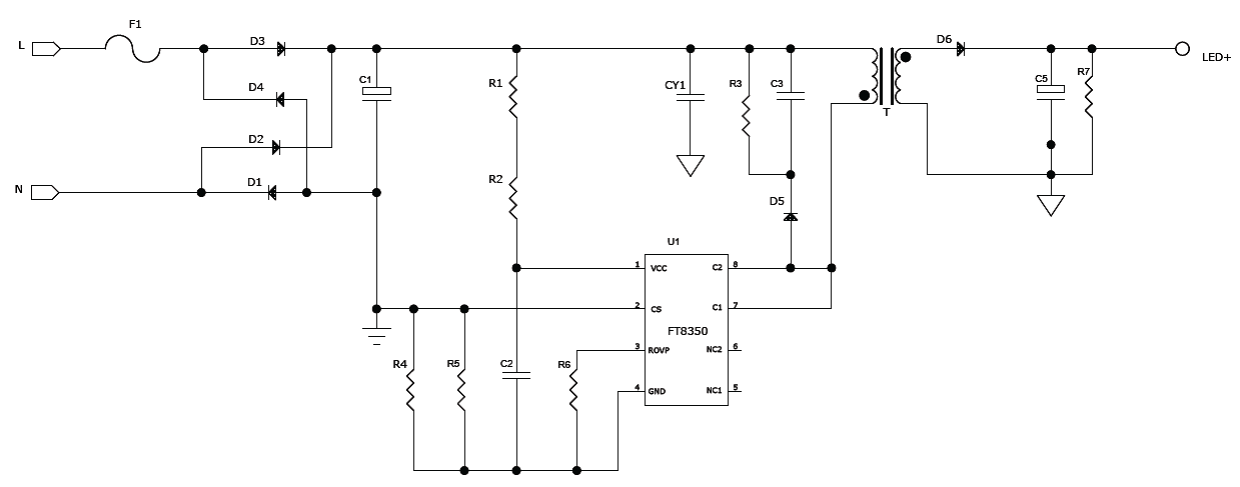

• 電路原理
• 測試數據
• EMI

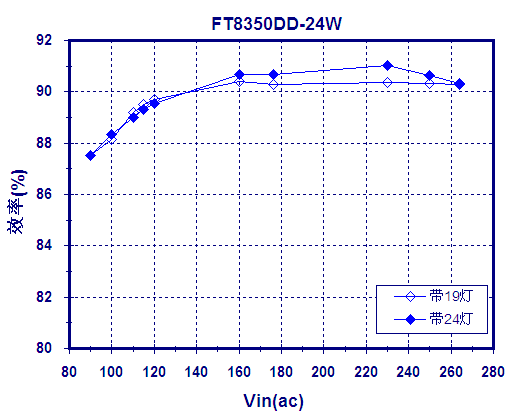

效率隨輸入電壓變化：

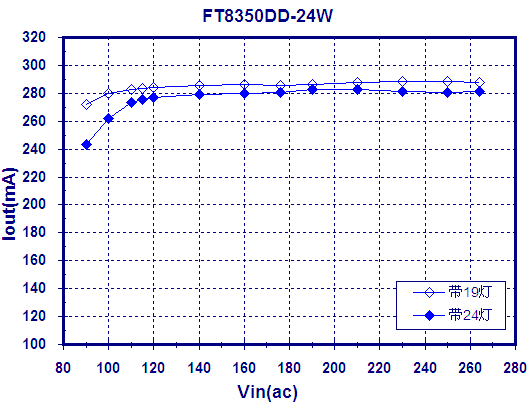

輸出電流隨輸入電壓變化：

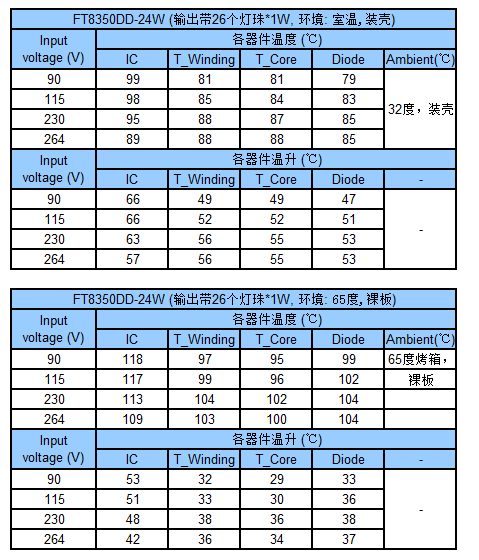

關鍵器件溫度測試(室溫/高溫65℃)：

本樣機不考慮EMI，如用戶需過EMI，請?jiān)黾覧MI濾波器件或咨詢我們
