5V50mA非認證特色概述

• 主電感僅需1個色環電感，BOM成本超低！
• 全插件工藝，單面板，單面元器件，生產方便；
• 全電壓輸入范圍：90Vac~264Vac 50/60Hz
• 高效率、低待機功耗: 滿足六級能效概念并有足夠余量
• Efficiency ≥ 58% @115Vac/230Vac(滿載)
• 待機功耗=56mw @230V（假負載為1K）
• 待機功耗<25mw @230V（假負載為10K）
• 低輸出紋波: Vripple_p-p ≤ 200mv @90V-264V
• 高恒壓精度: < ± 3%
• BUCK結構，外圍元件數量少，成本超低（采用色環電感）
• 內部集成高壓啟動，起機時間短，優越的動態響應
• 具有欠壓鎖定、過壓、過溫、過流、輸出短路保護等功能

• 電路原理
• 測試數據
• EMI

效率：

VI曲線：

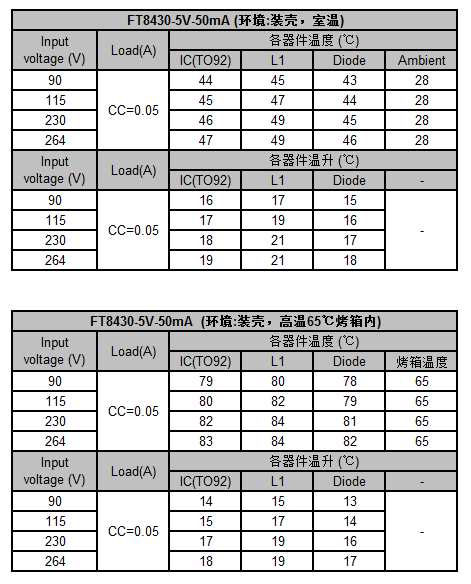

關鍵器件溫度：

本樣機不考慮EMI，如用戶需過EMI，請?jiān)黾覧MI濾波器件或咨詢我們
