5W 開關調光特色概述

• 與傳統三段調光相比調光一致性好，并且可自由增減檔位及調節亮度；
• LED亮度狀態共有三個檔位（客戶可自由增減檔位），通過開關切換，狀態可從檔位1，切換到2，再切換到3，然后再變回到1，循環切換；
• 檔位1 小夜燈：0.1W(PWM=2%);檔位2 中亮： 1.0W(PWM=20%)；檔位3 最亮： 5.0W(PWM=100%)
• 快速復位功能: 關電后快速開電(0.20秒內)，不管當前狀態如何，檔位直接切換到最亮檔5W；單一開關控制多個燈具時，在某些極端條件下若出現各燈具狀態不一致，使用此功能可快速統一各燈具的色溫狀態。
• 斷電記憶功能: 切換器FT8010-002可自動保存當前燈光狀態，關電5秒后(至10年內)再開，可自動恢復到斷電前的檔位狀態；
• 外圍電路簡潔，控制方式簡潔，無需邏輯MOS，整體成本低；
• 切換器FT801x-xxx具有多個子型號可選，可實現不同的調光調色溫效果，以適應不同客戶需求(詳詢FMD)
• 開關安裝在火線上或零線上都能正常使用，抗干擾能力強，在惡劣條件下(比如鋁基板和LED燈珠間有感應漏電時) 邏輯切換正常，一個開關控制多個燈具時一致性好；
• 全電壓輸入范圍（90Vac~264Vac），兼容3W~5W;
• 耐壓/絕緣/EFT測試：PASS
• 高低溫/高低壓開關測試(10萬次@90V/264V, 50Hz/60Hz)：PASS

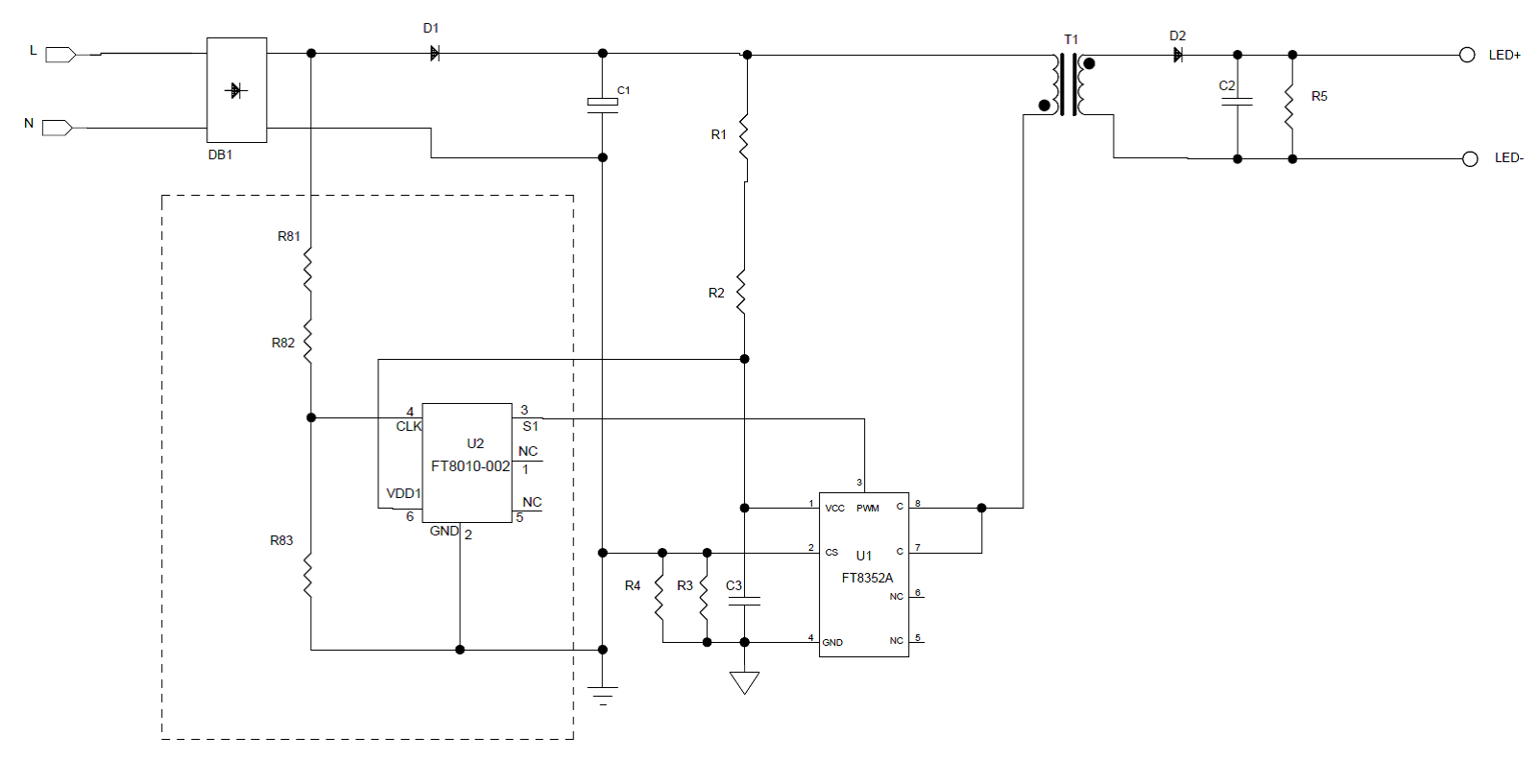

• 電路原理
• 測試數據
• EMI

注意: FT8352xx是浮地結構，因此FT8352A的GND腳不能和輸入高壓400V電容的負端連在一起！

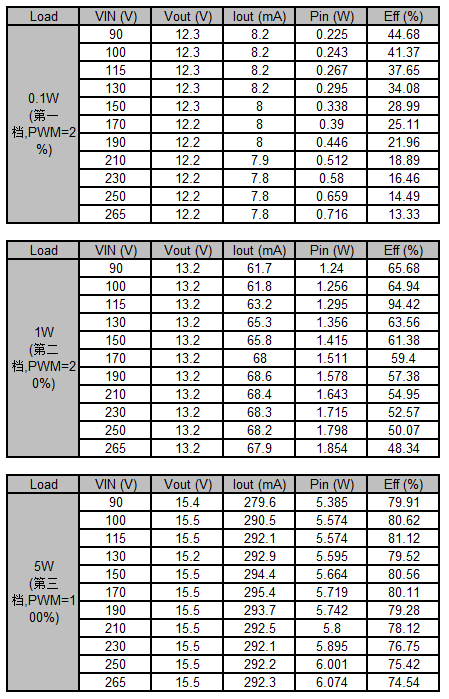

效率/電流/空載電壓測試：

本樣機不考慮EMI，如用戶需過EMI，請?jiān)黾覧MI濾波器件或咨詢我們
