10W(40V0.25A)特色概述

• 全電壓輸入范圍（90Vac~264Vac）
• 超低成本
• 內置功率開關管，SOP8封裝
• 芯片耐壓高，可省掉RCD吸收回路(Vds尖峰為636V@264Vac), 有足夠余量
• 隔離雙繞組，無需變壓器VCC輔助供電繞組，外圍元件非常簡單
• 高效率，Efficiency ≥ 86%/85% @115/230Vac
• 輸出OVP電壓可調(Rovp電阻)
• 具有智能OTC補償/OTP保護等功能(溫度過溫補償、過溫保護)
• 具有輸出開路/短路保護、CS短路保護、過壓保護、欠壓保護功能
• 耐壓/絕緣測試/EFT：PASS
• 高低溫開關測試(10萬次)：PASS

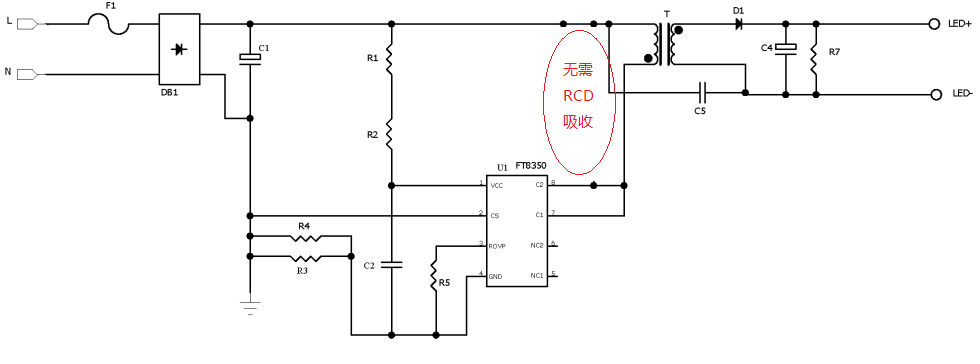

• 電路原理
• 測試數(shù)據
• EMI

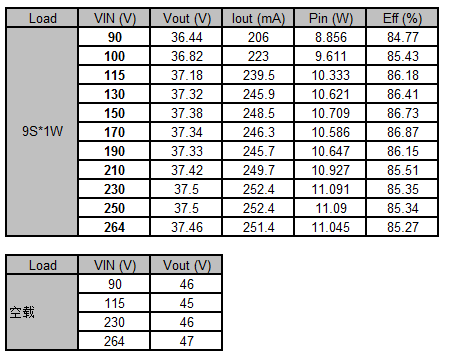

效率/電流/空載電壓測試：

注：以上數(shù)據都是在室溫環(huán)境下測試。

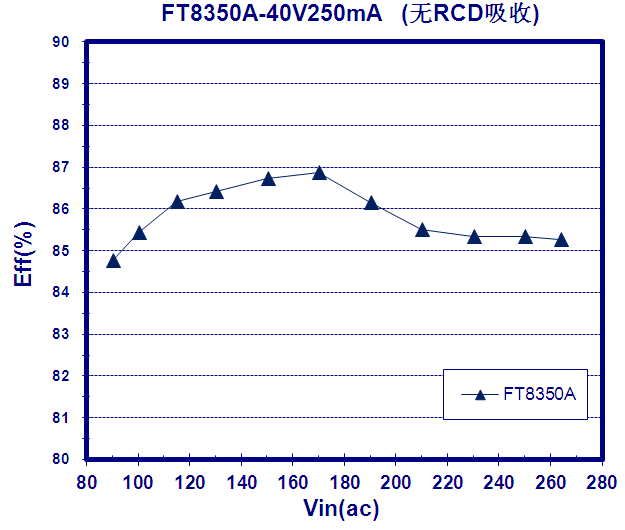

效率隨輸入電壓變化：

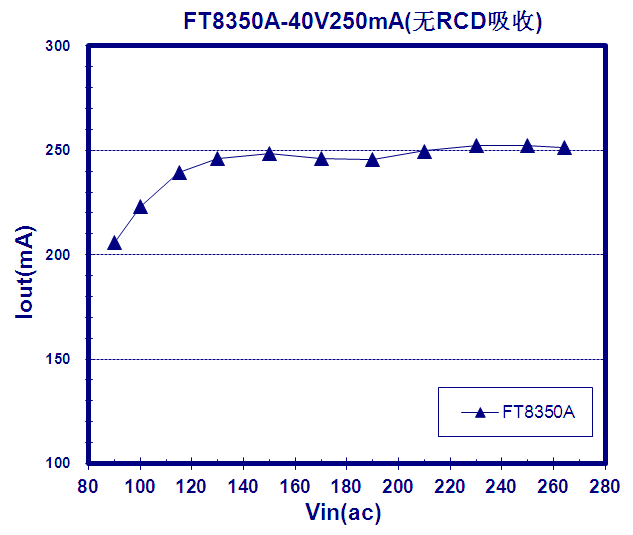

輸出電流隨輸入電壓變化：

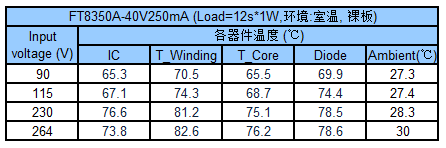

關鍵器件溫度測試：

本樣機不考慮EMI，如用戶需過EMI，請增加EMI濾波器件或咨詢我們
